Legierungsbunker, Hattingen, Henrichshütte

Legierungsbunker, Hattingen, Henrichshütte

1.816 13

Veit Huber


Basic Mitglied, Hamm

Legierungsbunker, Hattingen, Henrichshütte

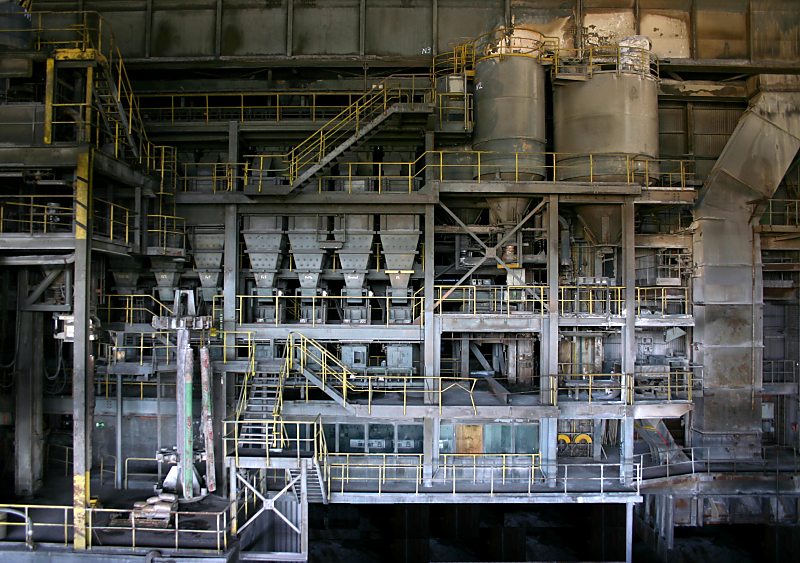

Rückseite der Sekundärmetallurgie (?), hinter den Legierungselementebunker ist die Stelle, an der der frisch geblasene Stahl auflegiert wird, das liegt in etwa zwischen Konverter und Elektroofen, die der Legierungsstelle wiederum gegenüber liegen... Meine Vermutung: erst Konverter, dann Legieren, dann E-Ofen zum Entgasen usw..., dann rüber in diesen Hallenteil , Nachwärmen und nochmal Abstimmen, dafür die kleinen Lanzen hier und dann rauf auf die Gießbühne?!?

Leider hab ich noch kein Werkzeug um es der Tonnenverzerrung zu besorgen...

Kommentare 13

  • Ingo J. 1. Juli 2005, 18:19

    ich weiß zwar nicht was das alles so ist, sieht aber mächtig beeindruckend aus, gelungene aufnahme
    gruß ingo
  • Veit Huber 16. Januar 2004, 15:32

    So, nun mal die Lanzen aus Hattingen.

    Harald, das wär was für Deine Langlanglagzeitbelichtungen mit Wandersmannblitz...

    Grüße
    Veit
  • westfalenhuette punkt de 16. Januar 2004, 12:59

    @Markus: Die Lanzen sehen so aus:
  • westfalenhuette punkt de 16. Januar 2004, 10:42

    @Veit: Ja, das dachte ich bisher auch. Aber Vergleichsfotos anderer Vakuumanlagen haben mich dann eines besseren belehrt. Muss nur noch rausfinden, wie sowas genau funktioniert - ein Vakuum wird zumindest nicht im freien Pfannenvokumen aufgebaut.
  • Veit Huber 16. Januar 2004, 9:54

    Gute Erklärung Haiko, aber die Euter - geiler Begriff übrigens - halte ich nicht für die Vakuumgeschichte. Dort wurde sicher nur was in die Pfanne gekippt, was sich weithin als Legierungselemente bezeichnet. Für Vakuum ist mir da zu wenig mit Dichtungen und so dran, Du erinnerst Dich an unsere optische Untersuchung der Euter...
    @ Markus: die Lanzen des Konverters sind deutlich größer und hängen eben auch auf der gegenüberliegenden Hallenseite der Rückseite dieser Ansicht und sind nur durch kleine Bereiche einsehbar. Hab nen Foto von der Aufhängung und den Lanzenoberteilen (die paßten nicht ganz drauf...), muß ich aber erst noch aufbereiten...

    Wir brauchen einen Plan der Stahlwerkshalle!!! Kann da jemand helfen??

    Grüße
    Veit
  • westfalenhuette punkt de 16. Januar 2004, 0:59

    Das kann nur die Roheisenentschwefelung gewesen sein: Anlieferung vom Hochofen, ggf. Umfüllen in Pfannen, Entschwefelung, rangieren, ab in den Konverter, rangieren, Vakuumanlage, rangieren, Pfannenofen, rangieren, Strangguss. Erläuterung zum Entschwefeln in den Kommentaren zu Björns Bild, siehe oben.

    Hattingen kann als sehr kleines Werk etwas verwirrend sein: die Entschwefelung befindet sich auf dieser Seite des auf dem Foto gezeigten Anlagenteils; die Vakuum-Anlage zur Feinlegierung und Entgasung, zu der dann auch die Taschen mit den Legierungselementen gehören, genau auf der gegenüberliegenden Seite, also sogesehen nur ein paar Meter hinter bzw. neben der Entschwefelung - zu tun haben die Sachen miteinander aber noch lange nix, nur weil sie räumlich eng beieinander stehen. Die Vakuum-Anlage ist an den typischen Eutern zu erkennen und zb hier abgebildet:
